Vibe hardware.

说出你想要的板子。你的 AI 用已经点亮过的模块把它搭出来。

Claude Code,已连接 Anoda
做一块飞控,带 IMU、气压计、 CAN 和 USB-C,尺寸 36 × 36 mm。你的 AI,正在用 Anoda 搭建
  • 已添加飞控 MCU
  • 已添加 6 轴 IMU
  • 已添加气压计
  • 已添加电源,5 V 转 3.3 V
  • 已添加 CAN FD 收发器
  • 已添加 USB-C 接口
  • 已通过 SPI 连接 IMU 与 MCU
  • 已通过 I2C 连接气压计
  • 已将 CAN 连接到 MCU
  • 已将 USB 供电接到稳压器
  • 已将 3.3 V 电源轨接到 MCU
  • 已检查全部连接
等待需求描述
U1ESP32-S3U2 IMUU3 BAROU4 POWERU5 CANJ1 USB-CD1已验证已验证已验证已验证已验证

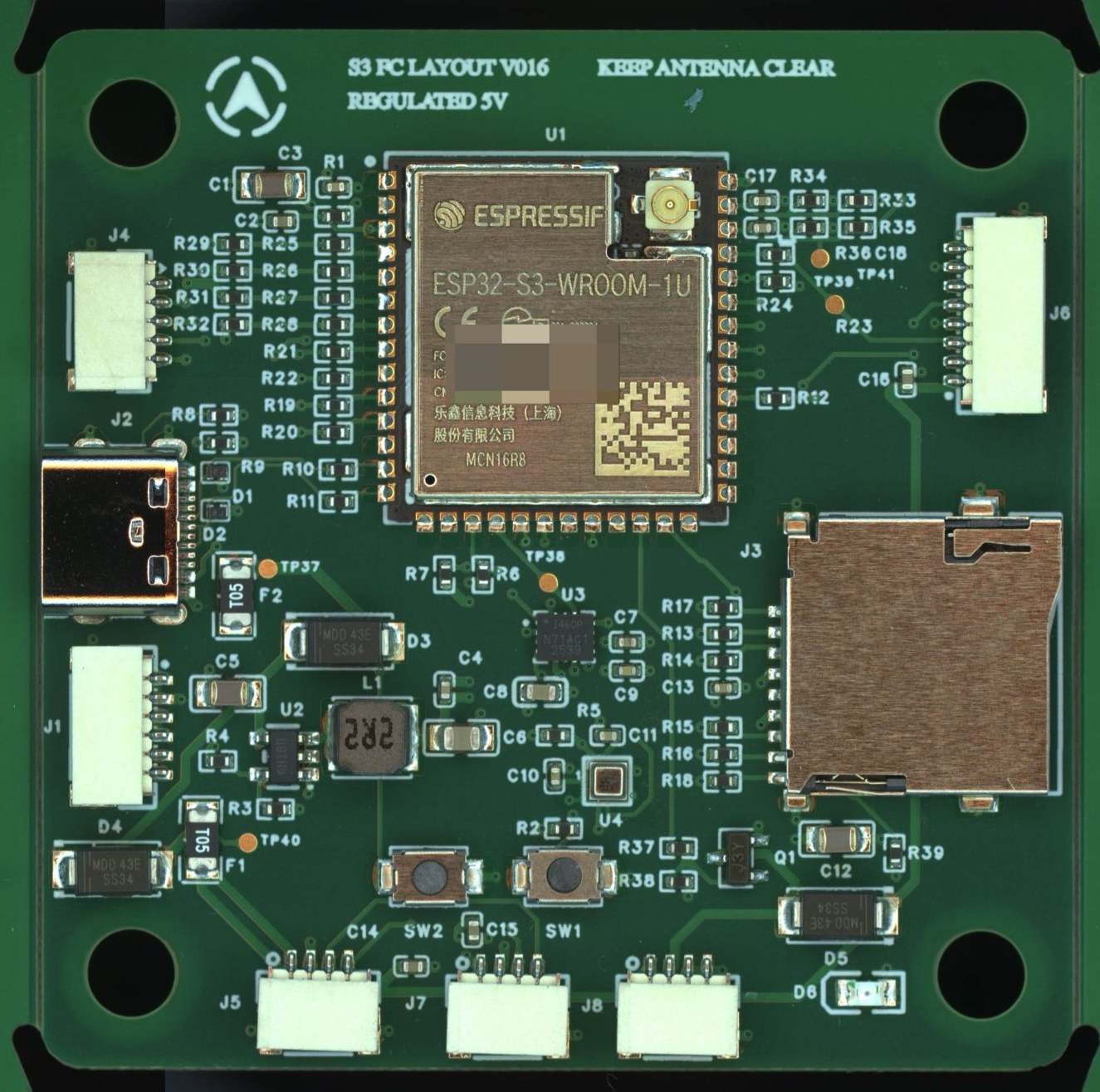

PX4 飞控实物:绿色电路板中央是 ESP32-S3 模组,周围是接插件、SD 卡槽和电源器件

它已经点亮了。

我们的第一块板子是用这些模块搭出来的 PX4 飞控,基于 ESP32-S3。这是验证版本,已经打样、贴片并上电点亮。是一块真实的板子,而不只是一张渲染图。

飞控固件PX4
处理器ESP32-S3
传感器[IMU、气压计、磁力计]
接口[CAN、UART、PWM 输出、USB-C]
板子[尺寸、层数]
阶段验证版本(打样)

你的 AI 挑模块,我们确保它们接得上。

Anoda 通过 MCP 接入你正在用的 AI。它从不凭空画走线,所以能出错的地方少得多。

  1. 1

    说出你的需求

    在 Claude Code 里用大白话说:传感器、接口、尺寸、供电。

  2. 2

    你的 AI 组合已验证模块

    它从 Anoda 模块库里挑选模块,并决定怎么连接。

  3. 3

    Anoda 检查每一条连接

    电压、电流、总线地址和必连引脚,然后是布线和制造规则。

  4. 4

    下单打板

    下载带验证报告的制造文件,或者直接下单打板贴片。

给我的飞控加上 CAN。
你的 AI正在添加 CAN FD 收发器,并接到 3.3 V 电源轨。
Anoda这个收发器需要 5 V,但这条电源轨只提供 3.3 V。
你的 AI改接到 5 V 电源轨。
Anoda全部检查通过。4 层板布线完成,DRC 与 DFM 全部通过。

为什么这些板子能点亮。

模块保持原有布局

每个模块内部的摆放和我们测试时完全一致。布线只发生在模块之间,就像芯片设计里的硬宏。

imu.spiSPI,3.3 V 逻辑
can.vcc需要 5 V
power.3v3提供 3.3 V

硬件的类型检查

每个端口都声明了电压、电流预算和协议。不匹配的连接在布线之前就会报错,你的 AI 拿到的是能自行修正的错误信息。

gerber.zipbom.csvpick-and-place.csvverification-report.pdf

任何工厂都认的文件

标准制造文件,附带真实可采购的料号,以及这块板子通过的每一项检查的报告。

模块库

每个模块都经过打板和上电验证。它的记录会写明在哪块板子上测试过。

  • mcu-esp32s3已验证
    ESP32-S3 模组端口: SPI、I2C、UART、USB、Wi-Fi测试板: [板子、版本]
  • power-5v-3v3已验证
    电源端口: 5 V 输入,3.3 V 输出测试板: [板子、版本]
  • imu-6axis已验证
    运动传感端口: SPI测试板: [板子、版本]
  • baro-i2c已验证
    气压计端口: I2C测试板: [板子、版本]
  • can-fd已验证
    CAN FD 收发器端口: CAN,5 V测试板: [板子、版本]
  • usb-c已验证
    带 ESD 保护的 USB-C端口: VBUS、USB 2.0测试板: [板子、版本]

设计免费,打板才付费。

浏览、组合和校验都不花钱。只有当你要把文件拿去工厂时才付费。

免费版

$0
  • 完整模块库
  • 组合与校验设计
  • 每月导出 1 块简单板

按板付费

$19–49每个设计
  • Gerber、BOM 和贴片坐标文件
  • 验证报告
  • 一次点亮保障

Pro

$39每月
  • 每月导出额度
  • 修订不另计费
  • KiCad 源文件

一次点亮保障

只用已验证模块搭建的板子,如果因为设计问题无法点亮,我们免费修改,并承担下一次打样的费用。

做出你的第一块板子。

抢先体验优先向等候名单开放,并享受创始用户价。
